Адсорбционный осушитель ENGER ADС-016MDDH

Адсорбционный осушитель с холодной регенерацией модульного типа

Осушители адсорбционного типа используют технологию адсорбции, а в качестве адсорбента выступает молекулярное сито, специально подготовленный оксид алюминия, внешне напоминающий мелкие пористые шарики. Величина этих пор соразмерна величине молекул: «сито» поглощает водяные пары, но пропускает дальше молекулы газа. За счет этого механизма происходит осушение сжатого воздуха.

Конструкция осушителя состоит из нескольких парных камер, заполняемых адсорбентом. В одной камере идет процесс адсорбции. Проходя через камеру с адсорбентом, сжатый воздух отдает содержащуюся в нем влагу. В это время вторая находится в состоянии регенерации: продувается сжатым воздухом для восстановления адсорбента.

Адсорбционный осушитель серии ADС использует холодный тип регенерации: используемый в процессе регенерации сжатый воздух дополнительно не нагревается. Осушители с холодным типом регенерации дешевле аналогов с горячей регенерацией, а кроме того, не тратят дополнительную электроэнергию на подогрев сжатого воздуха и поэтому до определенного уровня производительности являются более экономичным решением.

Преимущества модульных адсорбционных осушителей Enger

• Минимальные потери сжатого воздуха на регенерацию 12-14%;
• Экономия на электроэнергии за счет высокоэффективного молекулярного сита;
• Компактная конструкция, удобно для установки в контейнер;
• При расширении производства можно добавить модуль, а не покупать новый адсорбционный осушитель;
• Простое обслуживание, которое сводится к замене адсорбционных трубок.

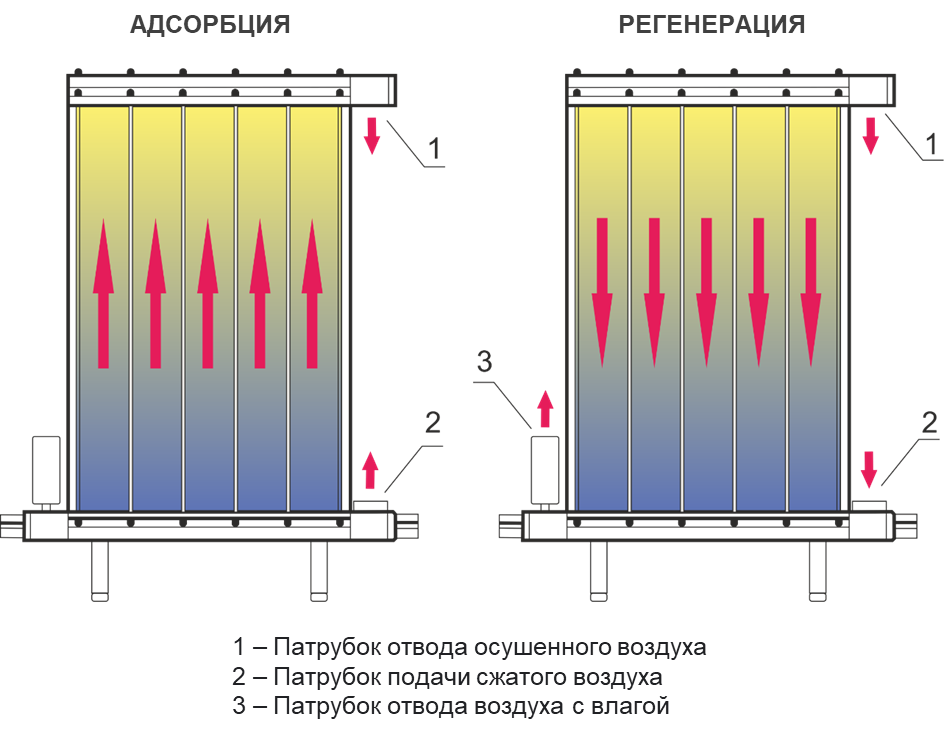

Принцип работы

Осушитель Enger имеет несколько модулей, каждый из которых разделен на две камеры. В парных камерах каждого модуля параллельно проходят процессы адсорбции и регенерации: когда одна из камер работает (адсорбция), во второй происходит регенерация. Во время процесса адсорбции сжатый воздух внутри камеры поднимается вверх, влага адсорбируется, сжатый воздух осушается. При регенерации влажный адсорбент продувается небольшим количеством сухого воздуха. Образующаяся при этом влага выводится наружу. Две камеры переключаются между режимами осушения и регенерации через заранее заданное время цикла.

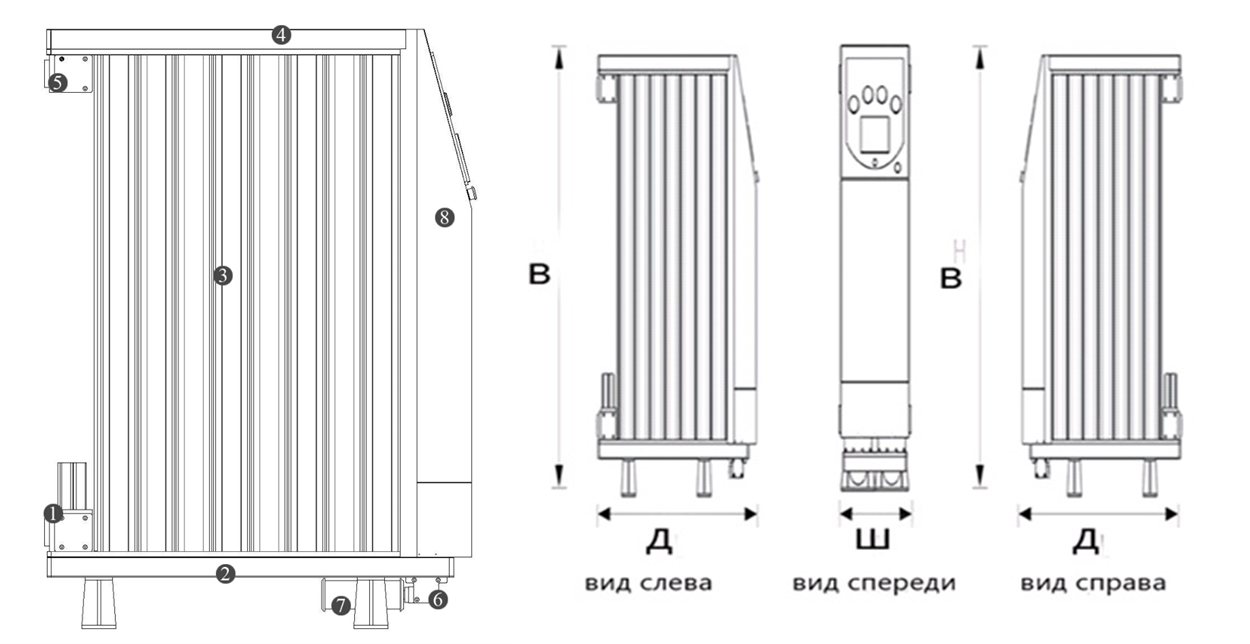

Стандартная комплектация

1. Впускные клапаны
При подключении впускного трубопровода необходимо установить два клапана для камеры А и В, которые контролируют поток и переключают его через заранее заданное время.

2. Впускная коллекторная труба
Поток воздуха поступает в коллекторную трубу через впускной клапан, после чего он равномерно распределяется в каждом модуле рабочей камеры; одновременно, часть сухого воздуха продувает нерабочие камеры, после чего поток воздуха устремляется в нижнюю коллекторную трубу с глушителем и выводится в атмосферу.

3. Парные камеры с адсорбентом
Адсорбент в модульных осушителях помещен в специальную адсорбционную трубку, которая затем помещается внутри адсорбционной камеры. Каждый модуль адсорбционного осушителя включает две адсорбционные камеры. Конструкция осушителя получается компактной, а его объем составляет, примерно, половину от обычного колонного осушителя.
Адсорбционная трубка является съемной, а наружный картридж представляет собой алюминиевый корпус, предотвращающий утечку благодаря двум независимым системам уплотнителей. Для замены адсорбента на месте эксплуатации достаточно извлечь внутренний картридж.

4. Верхняя коллекторная труба
Осушенный воздух накапливается в верхней коллекторной трубе и через одноходовой выпускной клапан направляется дальше по системе. Продувочный воздух проходит через каждый картридж с влажным адсорбентом, осуществляя, таким образом, его регенерацию.

5. Выпускные одноходовые клапаны
Клапан рабочей камеры открывается и поток устремляется дальше по трубе. В это же время, клапан нерабочих камер закрывается, и часть сухого воздуха продувает влажный адсорбент.

6. Вытяжной клапан
Для управления продувочным воздухом, осуществляющим регенерацию влагопоглотителя, клапан нерабочих камер открывается, и влага вместе с продувочным воздухом удаляется в атмосферу через глушитель.

7. Глушитель
Снижает уровень шума при прохождении продувочного воздуха.

8. Электрическая панель управления
Система управления включает в себя ПЛК, 7-дюймовый сенсорный экран, трансформатор, электромагнитный клапан и др. Она может осуществлять автоматическое управление осушителем, временем продувки, временем осушения и другими параметрами. Данная система управления обеспечивает экономичный расход продувочного воздуха, регулируя параметры в зависимости от рабочих режимов в разное время года и нагрузки.
