Основные преимущества
- Эффективность удаления воды 99,9%
- Точка росы +2°С～10°С
- Конструкция с большой пропускной способностью
- Низкая потеря давления
Принцип работы
На выходе из компрессора сжатый воздух горячий и содержит некоторое количество влаги. Остывая в трубопроводе на пути к потребителю, воздух теряет эту влагу – она осаждается в виде конденсата в трубах и подключенном оборудовании, что пагубно сказывается как на самом потребители, так и на качестве продукции.
Рефрижераторный осушитель ставится на выходе сжатого воздуха из компрессора и позволяет избавиться от влаги. Рефрижераторный осушитель использует принцип охлаждения для снижения температуры сжатого воздуха. Водяной пар, содержащийся в сжатом воздухе, перенасыщается при низкой температуре и конденсируется в капельную влагу, а затем конденсированная вода (включая некоторое количество масла и пыли) удаляется с помощью газоводяной сепарации. Влага отделяется от сжатого воздуха и выводится из осушителя через дренаж для получения сухого сжатого воздуха.
|

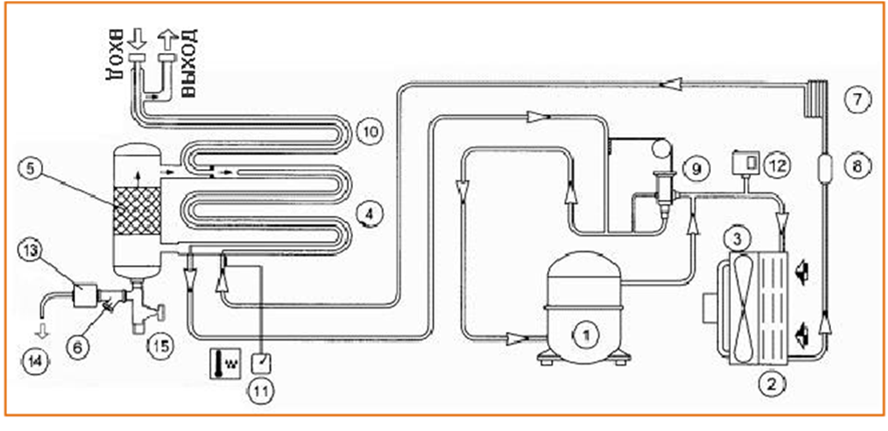

1 - Компрессор хладагента 2 - Конденсатор 3 - Вентилятор двигателя конденсатора 4 - Испаритель 5 - Отделитель конденсата 6 - Отделитель примесей 7 - Расширительная капиллярная трубка 8 - Фильтр хладагента |
9 - Заправочный штуцер 10 - Перепускной клапан горячего газа 11 - Теплообменник 12 - Реле давления 13 - Таймерный конденсатоотводчик 14 - Отвод конденсата 15 - Конденсатоотводчик механический |
Комплектация
Предохладитель – предназначен для охлаждения сжатого воздуха перед основным охладителем (теплообменник «воздух-воздух»), что позволяет обрабатывать сжатый воздух температурой до 80°С;
Теплообменник «воздух-хладагент» – служит средством передачи тепла от сжатого воздуха к хладагенту и охлаждения его до заданной температуры (точки росы), заставляя избыточную влагу выпадать в осадок;
Радиатор и вентилятор охладителя – охлаждают циркулирующий в системе хладагент, нагретый от теплообмена с сжатым воздухом;
Автоматический конденсатоотводчик – сбрасывает конденсат из системы с определенным временным интервалом.
Холодильный компрессор является сердцем рефрижераторного осушителя. Используются холодильные компрессоры всемирно известных брендов со встроенной защитой, низким уровнем шума, высокой эффективностью, энергосбережением и долговечностью. Они демонстрируют стабильность при высоких температурах, влажности и тяжелых условиях эксплуатации.
Холодильный компрессор имеет встроенную защиту от перегрузки, защиту от высокого и низкого давления хладагента, защиту от обратной фазы, защиту от перегрева, защиту от перегрузки по току, защиту от низкой температуры и другие совершенные и надежные конструкции системы защиты.
