Основные преимущества
- Эффективность удаления воды 99,9%
- Точка росы +2°С～10°С
- Конструкция с большой пропускной способностью
- Низкая потеря давления
- Система автоматической регулировки объема охлаждающей воды
- Компоненты управления всемирно известных брендов: Danfoss (Дания), Emerson, Sporlan (США)
Принцип работы
На выходе из компрессора сжатый воздух горячий и содержит некоторое количество влаги. Остывая в трубопроводе на пути к потребителю, воздух теряет эту влагу – она осаждается в виде конденсата в трубах и подключенном оборудовании, что пагубно сказывается как на самом потребители, так и на качестве продукции.
Рефрижераторный осушитель ставится на выходе сжатого воздуха из компрессора и позволяет избавиться от влаги. Осушитель использует водяной принцип охлаждения для снижения температуры сжатого воздуха. Водяной пар, содержащийся в сжатом воздухе, перенасыщается при низкой температуре и конденсируется в капельную влагу, а затем конденсированная вода (включая некоторое количество масла и пыли) удаляется с помощью газоводяной сепарации. Влага отделяется от сжатого воздуха и выводится из осушителя через дренаж для получения сухого сжатого воздуха.

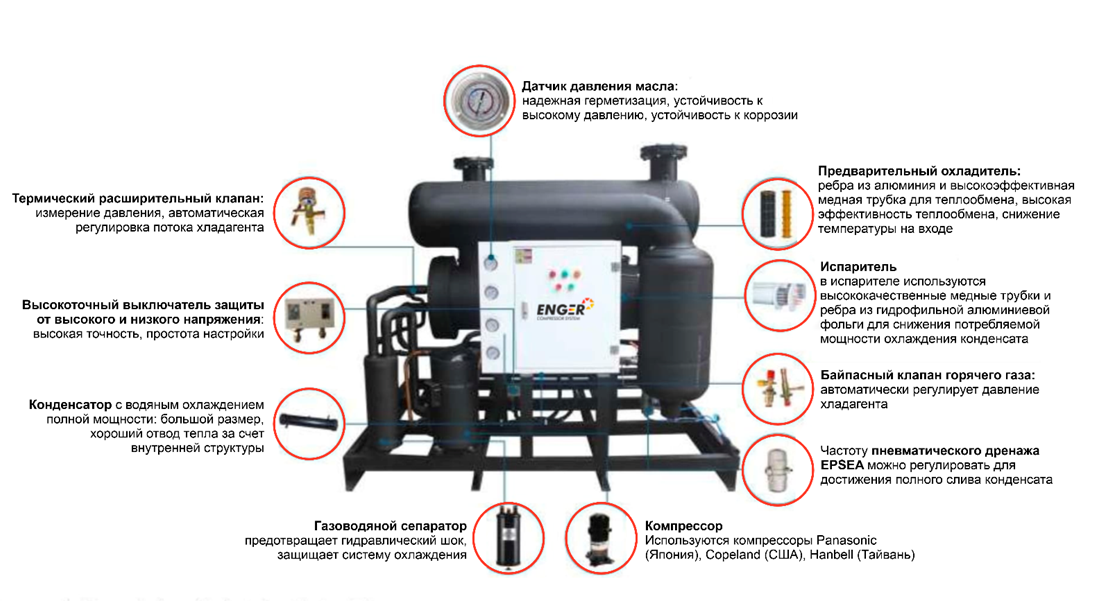

- Теплообменник
- Испаритель
- Газоводяной сепаратор
- Электронный слив конденсата
- Холодильный компрессор
- Карбюратор
- Расширительный клапан
- Смотровое окошко
- Фильтр
- Конденсатор (водяное охлаждение)
- Байпасный клапан горячего воздуха
- Конденсатор (воздушное охлаждение)
- Предохладитель (водяное охлаждение)
- Предохладитель (воздушное охлаждение)
Комплектация
Основные узлы
Система теплообмена состоит из конденсатора «вода-хладагент», предрадиатора «вода-воздух», высокоэффективного теплообменника предварительного охлаждения, испарителя глубокого охлаждения и многоступенчатого высокоэффективного газоводоотделителя. Все теплообменные блоки точно соединены и интегрированы. Система разработана с запасом более 20%. Сердцевина испарителя представляет собой медные трубки и алюминиевые ребра, за счет которых достигается высокая эффективность теплообмена. В водяном конденсационном теплообменнике используются высокоэффективные теплообменные трубки с внешней резьбой. Эффективность теплообмена такого теплообменника более чем на 30% выше, чем у обычных теплообменников. Все это обеспечивает долгосрочную, эффективную и стабильную работу системы.
Система автоматической регулировки объема охлаждающей воды. В соответствии с давлением и температурой нагнетания холодильного компрессора, объем охлаждающей воды, требуемый системой охлаждения, автоматически остается постоянным, обеспечивая стабильную точку росы на выходе и эффективно предотвращая испаритель от замерзания.
В газоводяном сепараторе используется запатентованный многоступенчатый метод разделения: встроенный циклонный механизм разделения + многослойная проволочная сетка из нержавеющей стали для улавливания паровой влаги, циклонное разделение + гравитационное осаждение + прямое столкновение + другое тонкое разделение. Оснащен автоматическим сливным клапаном для непрерывного и стабильного слива конденсата.
Используется холодильный компрессор всемирно известных брендов Hanbell (Тайвань), Copeland (США), Danfoss (Дания), Panasonic (Япония), которые безопасными и надежными, показывая стабильность при высоких температурах, влажности и тяжелых условиях эксплуатации. Также холодильный компрессор имеет встроенную защиту от перегрузки, защиту от высокого и низкого давления хладагента, защиту от обратной фазы, защиту от перегрева, защиту от перегрузки по току, защиту от низкой температуры и другие совершенные и надежные конструкции системы защиты.
