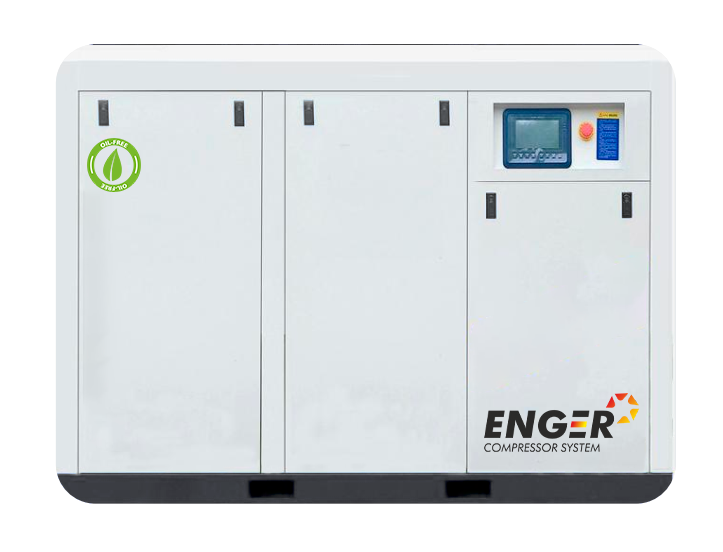

Безмасляный компрессор низкого давления ENGER OF22-4 A PM VSD

Безмасляный винтовой компрессор с впрыском воды в камеру сжатия серии OF (воздушное охлаждение)

Винтовые компрессоры OF – серия безмасляных компрессоров, в которых сжатие воздуха происходит в винтовом блоке с двумя шестеренками и винтом, а в качестве смазки используется вода. Это не позволяет перегреваться рабочим компонентам компрессора и обеспечивает получение абсолютно безмасляного сжатого воздуха 0 класса по ISO 8573-1.

Преимущества

• Простая конструкция: симметричное расположение двух звёздочек винтового воздушного компрессора по обе стороны от винта обеспечивает отсутствие неуравновешенной инерционной силы в одновинтовом воздушном компрессоре, а также компенсацию осевой и радиальной сил, действующих на винт;
• Высокая эффективность: Удельная теплоёмкость воды высока, а рабочий процесс аналогичен изотермическому сжатию. В одновинтовых воздушных компрессорах теоретически отсутствует зазор. При скорости вращения винта около 3000 об/мин динамическая смазка отлична, что и определяет высокую эффективность одновинтового компрессора;
• Низкая вибрация: воздушный компрессор оснащен превосходной системой балансировки мощности, которая эффективно подавляет источник вибрации и обеспечивает сбалансированную работу машины без особых требований к фундаменту;
• Нулевое загрязнение: в компрессоре используется только смазочная вода, близкая к стандартам питьевой воды, которая участвует в охлаждении, герметизации и смазке в процессе сжатия. Машина работает без каких-либо выбросов отходов.
• Всего две расходные детали:
  – Воздушный фильтр. Основная функция – фильтрация пыли, частиц и других примесей из воздуха, а также защита внутренних компонентов воздушного компрессора от повреждений. В зависимости от условий эксплуатации рекомендуется менять его каждые 2000-3000 часов.
  – Фильтр для воды. Основная функция – фильтрация загрязнений из смазочной воды, защита головки машины и подшипников от износа. В зависимости от условий эксплуатации рекомендуется менять его каждые 2000-3000 часов.

Основные узлы и характеристики

Конструктивные особенности обеспечивают:

• Энергосбережение. Достигается за счет запатентованной технологии одновинтового компрессора, неодинаковой ширины зубьев роторов, технологии преодоления низкой вязкости воды и сохранения высокой объемной эффективности. Охлаждение путем распыления воды обеспечивает изотермическое сжатие системы.

• Низкий уровень шума. Осевая и радиальная силы несущего винта сбалансированы. Смазываясь водяной пленкой, ротор затвора свободно вращается вместе с основным ротором. Таким образом, компоненты компрессора работают плавно при низкой нагрузке, обеспечивая низкий уровень шума и долговечность.

• Высокая надежность. Компрессорный блок и его детали изготовлены из специализированной нержавеющей стали, обеспечивая максимальную устойчивость к коррозии. Материал может выдерживать более длительные нагрузки, чем другие, и позволяет экономить на техобслуживании.

ОДНОРОТОРНЫЙ ВИНТОВОЙ БЛОК

Конструкция камеры сжатия включает несущий винт и два ротора затвора, расположенных вертикально. Один оборот вращения несущего винта обеспечивает 12-кратное сжатие воздуха.
В винтовом блоке используется вода для смазывания элементов, а камеры сжатия и подшипника оснащены передовой запатентованной системой уплотнения, поэтому при сжатии не происходит попадания частиц масла, что обеспечивает абсолютно чистый безмасляный воздух.

ДВИГАТЕЛЬ С ПОНИЖЕННЫМИ ОБОРОТАМИ

Эффективнее аналогов на 3-5%. Используемый ротор зубчатого типа третьего поколения, отличается стабильностью, надежностью и энергоэффективностью. Степень защиты IP55 и класс изоляции F гарантируют непрерывную работу в течение 24 часов 365 дней в году.

КОНТРОЛЛЕР

Русскоязычный сенсорный монитор с понятным интерфейсом выполняет функции отображения, сигнализации и самозащиты различных индикаторов и позволяет осуществлять дистанционное управление.

ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ «INOVANCE»

Регулирует подаваемую мощность на электродвигатель в диапазоне от 30 до 100%.

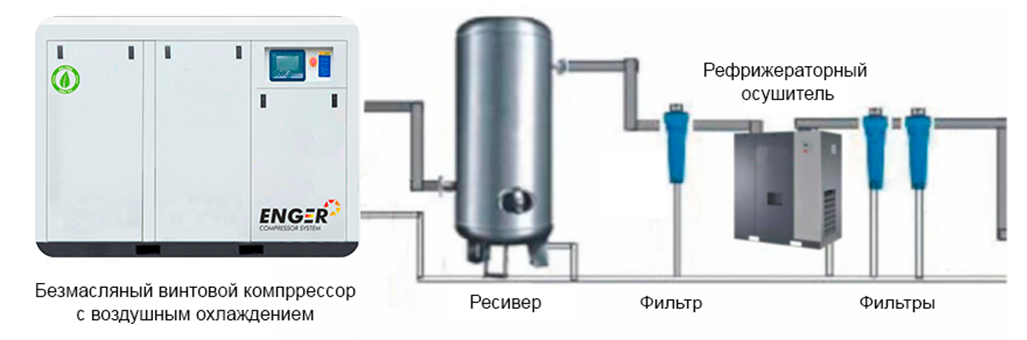

Технологическая схема
