ПРОМЫШЛЕННЫЕ ГЕНЕРАТОРЫ КИСЛОРОДА «ENGER»

ТЕХНОЛОГИЯ АДСОРБЦИИ С ПЕРЕМЕННЫМ ДАВЛЕНИЕМ

В кислородных генераторах «Enger» применяется технология адсорбции с переменным давлением. Это энергосберегающая технология, при которой кислород выделяется из атмосферного воздуха под давлением при нормальной температуре. Сжатый воздух перед использованием проходит серию очисток: удаление влаги, масла и пыли.

При таком типе газового адсорбционного разделения в качестве адсорбента применяется цеолитовое молекулярное сито. Из-за кинетического эффекта скорость диффузии азота на цеолитовом молекулярном сите значительно выше, чем у кислорода, засчет этого происходит разделение азота и кислорода.

Отделение N2 и O2 от воздуха происходит в адсорбционной емкости, заполненной цеолитовым молекулярным ситом.

• Благодаря разной способности к диффузии молекул N2 и O2, N2 проникает в пористую структуру молекулярного сита цеолита;
• Способность молекул N2 проникать в пористую структуру молекулярного сита цеолита варьируется в зависимости от давления.

ПРЕИМУЩЕСТВА ГЕНЕРАТОРОВ КИСЛОРОДА ENGER

• Компактность;
• Полностью автоматическая, надежная работа;
• Быстрый запуск и остановка;
• Низкие эксплуатационные расходы;
• Удобное производство и обслуживание при нормальной температуре;
• Чистота и выход кислорода могут быть соответствующим образом настроены;
• Длительный срок службы - до 10 лет.

ПРИНЦИП РАБОТЫ ПРОМЫШЛЕННОГО ГЕНЕРАТОРА КИСЛОРОДА

Работа генератора кислорода предполагает два поочередных технологических цикла:

• Повышение давления/адсорбция
• Сброс давления/десорбция

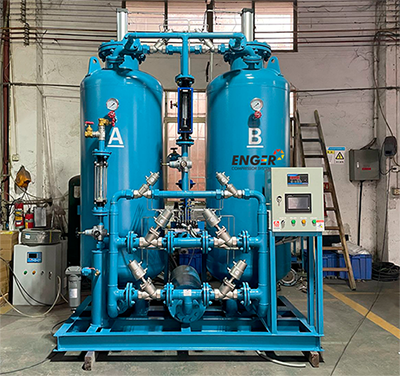

Сжатый воздух поочередно нагнетает давление в каждую из двух одинаковых адсорбционных колонн. Когда сжатый воздух поступает в адсорбционную колонну А, влага, кислород и углекислый газ адсорбируются. После достижения рабочего давления кислород поступает из адсорбционной колонны А в ресивер, прежде чем поступить к потребителю. Одновременно в адсорбционной колонне B давление сбрасывается до атмосферного.

После завершения производства кислорода в адсорбционной колонне А происходит этап выравнивания. В адсорбционной колонне B (атмосферное давление) создается промежуточное давление, поскольку газ, остающийся в слое адсорбера A (при рабочем давлении), течет в адсорбционную колонну B. На этом этапе воздух не потребляется и кислород не производится. Чтобы обеспечить постоянный поток, чистоту и давление азота на протяжении всего цикла, используется ресивер.

Затем в колонне адсорбера А сбрасывается давление, и отработанный газ, обогащенный азотом, выбрасывается в атмосферу. Сброс давления позволяет высвободить азот, двуокись углерода и водяной пар, ранее адсорбированные во время производства кислорода из колонны адсорбера А. В то же время колонна адсорбера В доводится до рабочего давления, и начинается часть цикла по производству кислорода. После производства кислорода колонна B подвергается выравниванию и последующему сбросу давления.

СХЕМЫ ПРОИЗВОДСТВА КИСЛОРОДА
