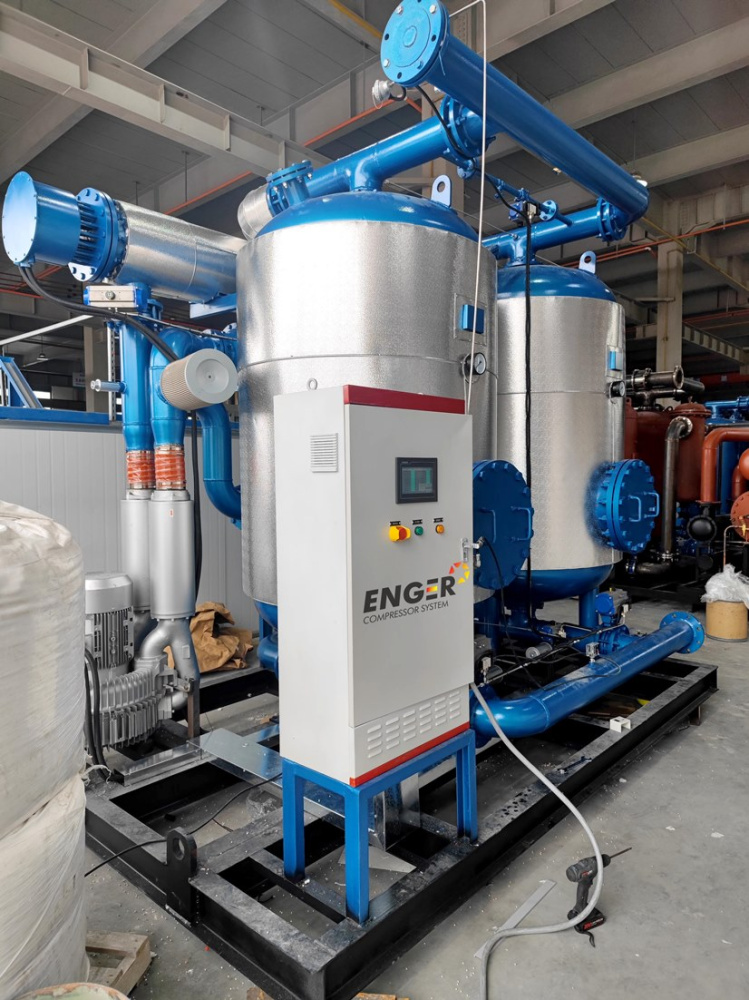

Адсорбционный осушитель ENGER ADHB-170LHRBZW

Адсорбционный осушитель с горячей регенерацией и дополнительным водяным охлаждением

• Отсутствие потерь сжатого воздуха;
• Обеспечение точки росы -20 / -40 °C
• Отсутствие «туннельного эффекта»: распределение сжатого воздуха в колонне оптимизировано;
• Отсутствие капельной влаги в адсорбенте: воздух подается со дна колонны;
• Срок службы молекулярного сита – до 5 лет;
• Строгое соответствие стандартам ISO9001, GB150, ISO7183.

Принцип работы адсорбционного осушителя

Осушители адсорбционного типа используют технологию адсорбции, а в качестве адсорбента выступает молекулярное сито, специально подготовленный оксид алюминия, внешне напоминающий мелкие пористые шарики. Величина этих пор соразмерна величине молекул: «сито» поглощает водяные пары, но пропускает дальше молекулы газа. За счет этого механизма происходит осушение сжатого воздуха.

Сама конструкция состоит из двух колонн, заполняемых адсорбентом. В одной колонне идет процесс адсорбции. Проходя через колонну с адсорбентом, сжатый воздух отдает содержащуюся в нем влагу. В это время вторая находится в состоянии регенерации: продувается воздухом для восстановления адсорбента.

Адсорбционный осушитель серии ADHB использует горячий тип регенерации – это значит, что используемый в процессе регенерации воздух дополнительно нагревается при помощи тэна. Регенерация осуществляется атмосферным воздухом, подаваемым воздуходувкой. Осушенный сжатый воздух, уже прошедший через осушитель, не используется для регенерации, что снижает потери воздуха на регенерацию до нуля.

Конструкция осушителя также предполагает наличие теплообменника с водяным охлаждением для снижения температуры. После завершения теплового цикла ряд клапанов принимает такое положение (открыт/закрыт), чтобы вентилятор образовывал замкнутый контур охлаждения.

Горячий воздух из регенерационной колонны обходит нагреватель и охлаждается теплообменником с водяным охлаждением. Охлажденный воздух всасывается воздуходувкой и транспортируется в регенерационную колонну.

Охлажденный воздух проходит через колонну регенерации, которая забирает тепло, и возвращается в теплообменник с водяным охлаждением для охлаждения в замкнутом цикле до тех пор, пока температура колонны регенерации не упадет до рабочей точки.

Основные комплектующие и особенности

• Высокоэффективное молекулярное сито. Адсорбент из оксида алюминия обладает высокой чистотой и соответствует международным стандартам, а также устойчив к перепадам давления.
• Адсорбционные колонны соответствуют всем требованиям, предъявляемым к сосудам, работающим под давлением. Проходят проверку в соответствие со стандартами. Устойчивы к высокому давлению, что делает колонны безопасными и надежными в использовании.
• Интеллектуальный контроллер. Программа управления контролирует работу адсорбционных колонн и переключение между адсорбцией и регенерацией. В стандартной комплектации осушителя идет электромагнитный клапан, отвечающий за быстрое переключение. Мониторинг параметров работы осуществляется в режиме онлайн, гарантируя стабильный процесс осушения.
• Герметичность обеспечивается высококачественными фитингами и запорной арматурой.
• Низкий уровень шумаблагодаря многослойному волокнистому изолирующему материалу пневматического шумоглушителя.
